Электрический теплый пол под стяжку — это современная система обогрева, при которой нагревательный кабель укладывается в цементно-песчаную или самовыравнивающуюся стяжку. Такое решение обеспечивает равномерное распределение тепла по всей поверхности пола, высокую энергоэффективность и длительный срок службы.
В отличие от инфракрасной пленки, кабельный теплый пол предназначен для капитального монтажа. После заливки стяжки система становится частью конструкции пола, защищенной от механических повреждений и рассчитанной на десятилетия эксплуатации.
Электрический теплый пол используют в квартирах, частных домах, офисах, коммерческих помещениях, а также на объектах с индивидуальным отоплением. Он подходит как для комфортного подогрева поверхности пола, так и в качестве основного источника тепла при правильном расчете мощности.
Как работает кабельный теплый пол
Основным элементом системы является нагревательный кабель, преобразующий электрическую энергию в тепловую.

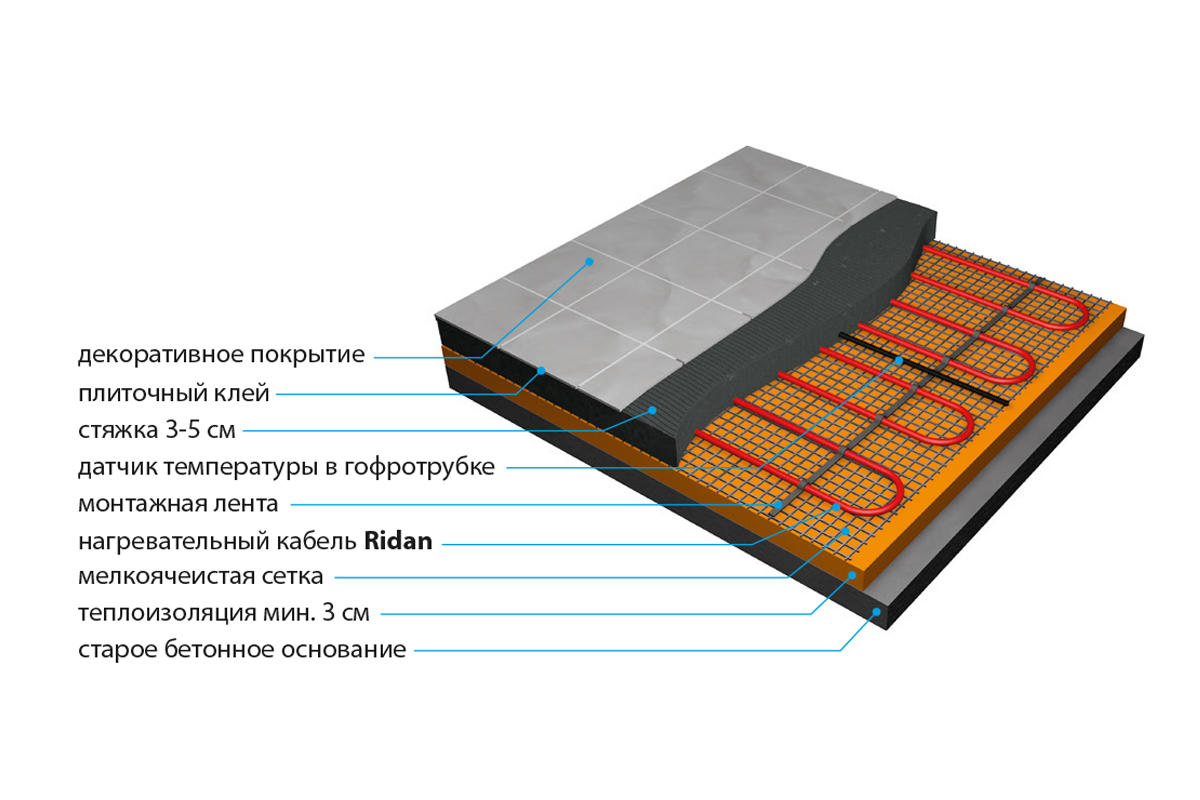

Типовая конструкция включает:
- теплоизоляционный слой;
- цементную стяжку;
- монтажную ленту или армирующую сетку;
- нагревательный кабель;
- напольное покрытие;
- терморегулятор;
- датчик температуры пола.
После включения терморегулятор с помощью датчика температуры пола контролирует температуру, включая и отключая подачу электроэнергии на нагревательный кабель по заданным параметрам. Благодаря этому поддерживается комфортный микроклимат при минимальном расходе электроэнергии.
Преимущества электрического теплого пола под стяжку
Кабельные системы остаются одними из самых надежных решений благодаря ряду преимуществ.
Высокая долговечность
При правильном монтаже срок службы качественного нагревательного кабеля достигает 30–50 лет.
Равномерный прогрев
Стяжка аккумулирует тепло и постепенно передает его в помещение, исключая резкие перепады температуры. При этом тепло поднимается снизу вверх, создавая тем самым оптимальный для человека комфорт.
Незаметность
Все элементы, за исключением терморегулятора, скрыты внутри конструкции пола и не занимают полезную площадь помещения.
Совместимость с большинством покрытий
Система подходит под:
- керамическую плитку;
- керамогранит;
- кварц-винил;
- SPC-покрытия;
- натуральный камень;
- некоторые виды ламината с соответствующей маркировкой.
Минимальное обслуживание
После ввода в эксплуатацию электрический теплый пол практически не требует технического обслуживания.
Где рекомендуется использовать теплый пол под стяжку
Наиболее эффективно кабельные системы работают в помещениях с плиточным покрытием.
Чаще всего их устанавливают:
- в ванной комнате;
- на кухне;
- в прихожей;
- на лоджии;
- в санузле;
- в загородных домах;
- в коммерческих помещениях.
При достаточной мощности теплый пол под стяжку способен полностью заменить традиционные радиаторы отопления.
Виды кабельных систем
Одножильный кабель
Более доступный по стоимости вариант.
Особенности:
- необходимо возвращать второй конец кабеля к месту подключения;
- немного сложнее схема укладки;
- применяется преимущественно в технических помещениях.
Двухжильный кабель
Наиболее популярный вариант.
Преимущества:
- удобный монтаж;
- более простая схема подключения;
- отсутствует электромагнитное излучение;
- высокая надежность.

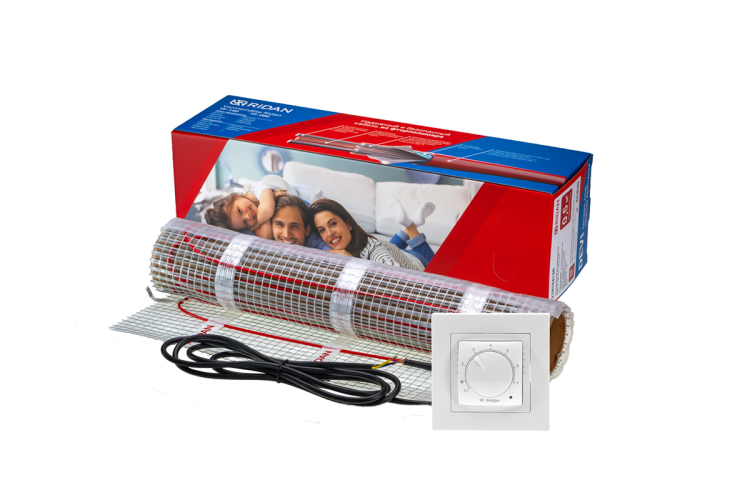

Нагревательные маты
Хотя нагревательные маты также относятся к электрическим системам, они чаще используются без толстого слоя стяжки — непосредственно в слое плиточного клея. Для капитального монтажа с высокой тепловой инерцией предпочтительнее классический кабельный теплый пол.
Монтаж электрического теплого пола под стяжку
Качество монтажа напрямую влияет на срок службы системы.
Основные этапы:
1. Подготовка основания
Основание очищают от мусора и пыли, устраняют значительные перепады высоты.
2. Укладка теплоизоляции
Теплоизоляционный слой уменьшает потери тепла вниз и повышает эффективность отопления.
Для первых этажей рекомендуется использовать жесткие плиты экструдированного пенополистирола.
3. Монтаж нагревательного кабеля
Кабель крепится на монтажную ленту или армирующую сетку.
Важно соблюдать:
- рекомендуемый шаг укладки;
- минимальный радиус изгиба;
- расстояние до стен;
- запрет на пересечение витков;
- наличие теплопроводящего слоя между теплоизоляцией и кабелем (промежуточная стяжка, мелкоячеистая сетка и т.п.)
4. Установка датчика температуры
Датчик помещается в гофрированную трубку между витками кабеля. Рекомендуется делать два изгиба трубки от стены в пол для беспрепятственного извлечения датчика в случае его замены.
5. Проверка сопротивления
Перед заливкой, после заливки и укладки покрытия пола обязательно измеряют:
- сопротивление жил;
- сопротивление изоляции;
- работоспособность датчика температуры.
Полученные значения должны соответствовать данным производителя.
6. Заливка стяжки
Толщина стяжки обычно составляет 30–50 мм над кабелем, если иное не указано производителем системы. Слишком тонкий слой может привести к локальному перегреву, а чрезмерно толстый — увеличить время прогрева и расход электроэнергии.
После заливки необходимо дождаться полного набора прочности стяжки. В большинстве случаев включать систему разрешается не ранее чем через 28 дней, если используется цементно-песчаная смесь.
Как выбрать мощность теплого пола
Выбор зависит от назначения системы.
Ориентировочные значения:
| Назначение | Рекомендуемая мощность |
Комфортный подогрев |
100–150 Вт/м² |
Ванная комната |
150–180 Вт/м² |
Лоджия |
180–200 Вт/м² |
Основное отопление |
160–220 Вт/м² (после теплотехнического расчета) |
Точный расчет выполняется с учетом теплопотерь помещения, качества утепления, климатической зоны и характеристик здания.
Типичные ошибки при монтаже
Даже качественный нагревательный кабель может выйти из строя при нарушении технологии.
Наиболее распространенные ошибки:
- отсутствие теплоизоляции при наличии внизу холодного помещения или высоких теплопотерях;
- повреждение кабеля во время монтажа;
- включение системы до полного высыхания стяжки;
- неправильная установка датчика температуры;
- укладка кабеля под стационарную мебель без ножек, если производитель это запрещает;
- отсутствие проверки сопротивления до и после заливки.
Избежать этих проблем помогает соблюдение инструкции производителя и действующих строительных норм.
Какое напольное покрытие выбрать
Наилучшую теплопроводность имеют:
- керамическая плитка;
- керамогранит;
- натуральный камень.
Допускается использование:
- SPC-покрытий;
- кварц-винила;
- инженерной доски;
- некоторых видов ламината с маркировкой совместимости с теплым полом.
При выборе покрытия необходимо учитывать максимально допустимую температуру его эксплуатации.
Энергоэффективность системы
Современный электрический теплый пол под стяжку способен работать экономично при соблюдении нескольких условий:
- качественное утепление здания;
- использование программируемого терморегулятора;
- правильный подбор мощности;
- отсутствие теплопотерь через основание;
- корректная настройка температурных режимов.
Благодаря тепловой инерции стяжка долго сохраняет накопленное тепло, что позволяет уменьшить количество циклов включения нагревательного кабеля.
Заключение
Электрический теплый пол под стяжку — это надежная и долговечная система отопления, обеспечивающая высокий уровень комфорта и равномерный прогрев помещения. Кабельные системы подходят для большинства жилых и коммерческих объектов, совместимы с различными напольными покрытиями и практически не требуют обслуживания.
Для получения максимальной эффективности важно правильно подобрать мощность, соблюдать технологию монтажа, использовать качественные материалы и не нарушать сроки ввода системы в эксплуатацию после устройства стяжки. При профессиональном проектировании и установке кабельный теплый пол способен прослужить несколько десятилетий, обеспечивая стабильный и комфортный обогрев помещений.
