Всего каких-то сто лет назад наличие отопительных приборов было роскошью. Однако современные представления о комфорте предполагают не просто отопление, но и возможность поддерживать в каждой комнате индивидуальный температурный режим. Для этого батареи оснащают автоматическими радиаторными терморегуляторами. Первый прототип такого устройства был создан в 1933 году. С тех пор оно эволюционировало и сегодня представлено множеством вариантов исполнения на все случаи жизни и типы применения. Наша задача — разобраться, когда и как их использовать, как выбирать и устанавливать.
Назначение и принцип действия радиаторного терморегулятора
Идея предельно проста: поскольку нагрев радиаторов отопления осуществляется проходящей через них горячей водой, управлять температурой в помещении можно, регулируя количество теплоносителя, проходящего через радиатор в единицу времени. Специалисты называют это «расход».
Чем выше расход, тем быстрее вода проходит через батарею, не успевает при этом сильно остыть, и поэтому радиатор остаётся более горячим. При малом расходе поток медленный, вода остывает и батарея тоже.
Конечно, такое регулирование происходит и на уровне всего дома, и по теплосети в целом. Мы ощущаем это, потому что стояки бывают теплее или холоднее, в зависимости от погодных условий. Но для раздельного управления температурой в комнатах нужна точная подстройка на каждой батарее. Её и выполняют с помощью радиаторных терморегуляторов.
Конструкция термостатического элемента и устройство термоклапана
Автоматический радиаторный терморегулятор состоит из двух составных частей — регулирующего клапана и термоголовки. Клапан нужен, чтобы управлять расходом теплоносителя через батарею отопления, его устанавливают на подающей трубе и часто называют термостатическим.

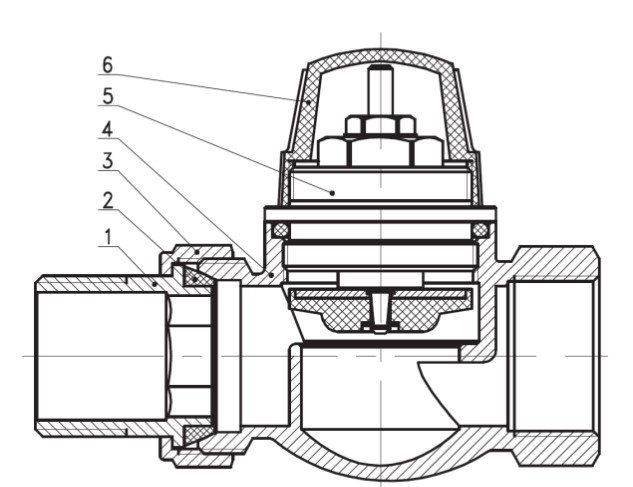

- Устройство термоклапана
Термостатический клапан открывает и закрывает просвет трубы для регулирования расхода теплоносителя через радиатор.

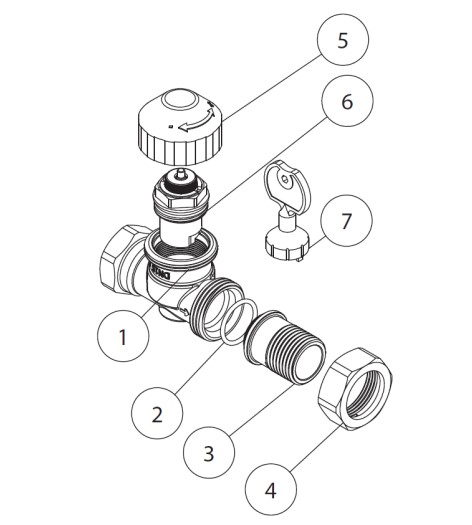

- Виды термоклапанов
Термоклапаны бывают разной конструкции, которую выбирают в зависимости от типа системы отопления (о том, как его определить, можно почитать здесь). Главное отличие: клапаны для двухтрубной системы имеют функцию ручной или автоматической балансировки и после установки требуют преднастройки. Это связано с тем, что в двухтрубной системе отопления изначальный (до регулировки по температуре) расход теплоносителя через каждый конкретный радиатор зависит от того, как далеко этот радиатор расположен от насоса, установленного в подвале или в котельной. Например, от этажа, на котором находится квартира, или от длины трубы от котла до батареи в индивидуальном доме. Чтобы радиаторные терморегуляторы работали правильно, нужно компенсировать разницу в положении разных батарей отопления относительно насоса. Для этого используют термоклапаны с функцией балансировки системы отопления.
Клапанам для однотрубной системы преднастройка не нужна. Важно не ошибиться: клапан для двухтрубной системы не будет работать в однотрубной и наоборот.
- Приборы отопления со встроенным термоклапаном
Многие производители отопительных приборов — секционных биметаллических и стальных панельных радиаторов, конвекторов и т. п. — предлагают готовое решение — батареи со встроенными термостатическими клапанами. Такое решение удобно при строительстве дома или замене радиаторов отопления, поскольку значительно упрощает работу. Главное — правильно выбрать тип и конфигурацию встроенного клапана.
Термоголовка (термостатический элемент)
Tермостатическая головка устанавливается на радиаторный клапан и служит для автоматического поддержания в помещении заданной пользователем температуры. Для выбора комфортного уровня температуры у термостата есть соответствующие органы управления: либо вращающаяся рукоятка с делениями, либо возможность управления через Мобильное приложение (на электронных термостатах). После настройки термоголовка контролирует температуру в комнате и при необходимости с помощью встроенного штока открывает или закрывает клапан, автоматически управляя расходом теплоносителя через радиатор отопления.
Термоголовки различаются по устройству и принципу действия, точности регулирования и скорости реакции на изменение температуры, способу управления и настройки, наличию дополнительных встроенных функций. Всё это нужно учитывать при выборе оптимального решения для управления отоплением.
- Механические термоголовки: устройство и принцип работы

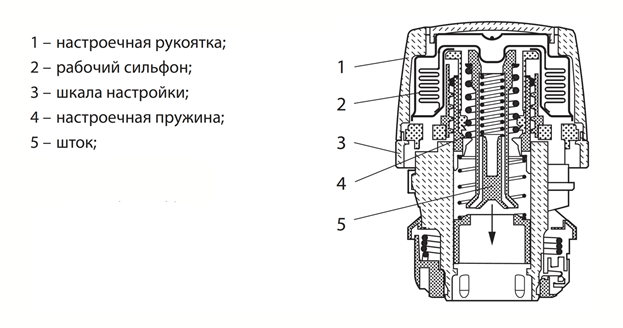

На сегодняшний день они получили наибольшее распространение. Внутри механического термостата расположен сильфонный датчик температуры: герметично запаянный цилиндр из эластичного металла с гофрированной боковой поверхностью. Внутри он заполнен термочувствительным веществом, которое меняет свой объём при изменении температуры: расширяется при нагреве и сжимается при охлаждении. Нетрудно догадаться, что при этом происходит с сильфоном: он удлиняется и укорачивается, подобно гармошке.
Сильфон датчик связан со штоком, который при установке термоголовки на клапан управляет нажимом на подпружиненный шток клапана, перемещающий затвор и регулирующий таким образом расход теплоносителя через радиатор.
- Когда температура в помещении поднимается — сильфон удлиняется, нажимает на шток и расход теплоносителя через батарею отопления снижается.
- Когда температура в помещении опускается — сильфон укорачивается и «отпускает» шток, пружина возвращает его в исходное положение и затвор снова открывается.
Также внутри термоголовки есть настроечная пружина, которая усиливает давление сильфона на шток. Нажим этой пружины регулируется поворотной рукояткой термостата, которая снабжена шкалой, проградуированной в градусах Цельсия или в относительных единицах. Вращая рукоятку, пользователь меняет нажим пружины и тем самым устанавливает температуру, при которой удлинение сильфона будет достаточным для закрытия клапана.
Различия в конструкции механических термоголовок
Несмотря на то, что выбор термоголовки не зависит от типа системы отопления и чаще всего они подходят к различным клапанам, удобство и точность регулирования температуры в помещении зависят от их конструктивных особенностей. Рассмотрим основные различия.
- По типу термочувствительного вещества в сильфоне
В зависимости от того, чем именно наполнен термодатчик, устройство будет по-разному реагировать на изменение температуры в помещении. Чем выше вязкость вещества — тем больше время реакции. Это ощутимо влияет на уровень температурного комфорта. Термоголовки бывают:
- Твердотельные (с парафиновым наполнением). Время срабатывания термостата при изменении температуры — от 40 минут до часа;
- Жидкостные. Время срабатывания — 20–25 минут.
- По расположению термодатчика
- Со встроенным датчиком. Это обычные термоголовки, установленные на большинстве терморегуляторов.
- С выносным датчиком. В некоторых случаях контролировать температуру нужно не рядом с прибором отопления, а в другом месте. Например, если место присоединения термоклапана расположено за шкафом или другим предметом мебели. В такой ситуации в тесном пространстве, через которое проходит нагретая труба, всегда будет теплее, чем в остальном объёме помещения, поэтому терморегулятор будет работать некорректно. Избежать этого и добиться комфортной температуры позволяет термоголовка с выносным датчиком. Заполненная термочувствительным веществом колба в компактном корпусе крепится в нужном месте на стене, а с термоголовкой её соединяет капиллярная трубка. При расширении вещества оно вытесняется из колбы и по трубке поступает в сильфон, распрямляя его. И наоборот.
- Электронные термоголовки
Цифровые технологии проникли во все сферы жизни и широко применяются в быту, например, в системах «умного дома». Устройства для управления отоплением — не исключение. Несмотря на то, что механические термоголовки пока что применяются гораздо чаще, всё более популярными становятся их электронные аналоги.
По своему принципу действия и даже по внешнему виду они очень похожи на механические, только вместо сильфонного термодатчика используется гораздо более точный и быстрый электронный, а шток приводится в действие не пружиной, а электромеханическим приводом. Питается терморегулятор от обычных батареек, ресурса которых хватает на несколько лет, настройка выполняется через мобильное приложение, вместо шкалы с делениями — цифровой дисплей. Но главные достоинства — расширенный функционал и возможность дистанционного управления.
Что умеют электронные термоголовки
Дополнительный функционал, которым они обладают, существенно расширяет возможности и удобство управления отоплением. Для примера рассмотрим перечень базовых функций электронных терморегуляторов Ridan SmartHeat:
- Беспроводная связь с Wi-Fi роутером;
- Одна кнопка управления;
- Питание micro-USB, сетевой адаптер в комплекте;
- Компактное устройство 65х65х15 мм;
- Возможность подключения других Zigbee устройств, работающих в системе Smart Life.
В отличие от Bluetooth-моделей, электронные термостаты Ridan SmartHeat соединяются с роутером по Wi-Fi c помощью приложения Smart Life, а с термостатами обмениваются информацией по беспроводному протоколу Zigbee. Это позволяет дистанционно управлять отоплением через мобильное приложение, но не только в пределах прямой видимости, а находясь в любом месте, в том числе далеко от дома: на работе, в командировке или в отпуске.
Данный термостат официально верифицирован для работы с голосовым помощником Яндекс.Алиса и поддерживает работу через систему умного дома Яндекс.
Благодаря поддержке технологии Zigbee 3.0 и открытому API Wi-Fi-термостат Ridan SmartHeat можно интегрировать в системы «умного дома» разных производителей.
Инструкция по применению
Рассмотрев устройство и все возможные типы автоматических терморегуляторов для радиаторов отопления, поговорим о том, как их выбирать и устанавливать.
- Выбор термоклапана
- Для начала нужно определить тип системы отопления. В этой статье — подробное руководство, как это сделать. Обратите внимание, что клапаны Ридан для разных систем отопления имеют различную цветовую маркировку. Это облегчает выбор и позволяет избежать ошибки.
- Клапаны выпускаются с разным присоединительным диаметром. Для правильного подбора нужно замерить диаметр трубы отопления и присоединительной резьбы радиатора. При необходимости можно использовать специальные переходники.
- Посмотрите, как именно выполнена подводка, чтобы правильно подобрать исполнение клапана: прямой, угловой и т.п.
- Если возникают затруднения — обратитесь в службу поддержки или к консультантам официального интернет-магазина.
- Выбор термоголовки
Здесь практически нет ограничений, каждый выбирает тот вариант, который ему больше по душе и по карману. При этом следует принять во внимание одно соображение.
- Максимальные уровень комфорта и экономию на отоплении дают термоголовки с наименьшим временем реакции — электронные. На повышение температуры мы реагируем не так быстро, как на снижение, поэтому если в комнате становится немного жарче обычного, настройки термостата пользователи чаще всего или не меняют совсем, или делают это спустя продолжительное время. А вот когда становится прохладно — «подкрутить» термостат стараются как можно быстрее. Из-за этого в помещениях с «медленными» терморегуляторами среднесуточный уровень температуры обычно на 2–4 °C выше, чем в домах с «быстрыми». Это негативно сказывается на общем самочувствии, повышает утомляемость и увеличивает расходы на отопление, ведь повышение средней температуры воздуха на 1°C увеличивает теплоотдачу радиатора отопления примерно на 5%.
- Установка термоклапанов
- Для выполнения этой работы следует пригласить специалистов;
- Перед монтажом в многоквартирном доме необходимо перекрыть стояк и слить воду;
- Клапан под механический термостат устанавливается так, чтобы термоголовка была расположена горизонтально (параллельно полу). В противном случае сильфонный датчик будет нагреваться от трубы под ним и термостат не будет работать корректно. Клапан под электронный терморегулятор или под термостат с выносным датчиком можно устанавливать вертикально;
- Поскольку конфигурация систем отопления может быть разной, перед монтажом нужно выяснить, какой из отходящих от стояка патрубков является подающим, а какой обратным. Клапан ставится на подающем патрубке;
- В домах с однотрубной системой между стояком и терморегулятором обязательно устанавливают байпас — перемычку между подающим и обратным патрубками. В противном случае термостат будет перекрывать не только батарею, но и весь сток, и оставит соседей без отопления;
- После установки клапанов выполняют опрессовку системы под давлением. Делают это с обязательным участием представителей управляющей компании, которые составляют акт ввода в эксплуатацию.
- Установка термоголовки
- Установить термоголовку на клапан можно самостоятельно. Для монтажа термоэлементов с присоединением RTR/RA не требуется дополнительных инструментов, для присоединения моделей с резьбой М30×1,5 понадобится рожковый ключ на 32 мм или разводной ключ соответствующего размера.
- Перед монтажом необходимо установить максимальное значение температуры (настройка 5). Надеть термостатический элемент на клапан и зафиксировать гайку.
- монтаж надо вести согласно инструкции производителя. Найти необходимые инструкции можно на сайте https://ridan.ru/, либо задав вопрос на https://community.ridan.ru/.
