Технология монтажа водяного теплого пола: полное профессиональное руководство

Современные системы напольного отопления на основе водяных контуров завоевали популярность благодаря своей энергоэффективности и комфорту теплообмена. В отличие от традиционных радиаторов, водяной теплый пол обеспечивает равномерное распределение тепла по всей площади помещения, создавая оптимальный микроклимат без зон с перегревом и холодных углов.

Принцип работы водяного теплого пола основан на передаче тепла от теплоносителя (обычно воды с температурой 35-45 °C) через систему труб, уложенных в цементно-песчаную стяжку или сухие монтажные системы. Тепло передается сначала стяжке, затем напольному покрытию и далее в помещение преимущественно за счет теплового излучения (до 70 % теплопередачи), что существенно отличается от конвекционного принципа работы радиаторов.

Основные преимущества водяных теплых полов включают: энергосбережение до 30% по сравнению с радиаторными системами, а также повышенный комфорт за счет равномерного распределения температурного поля. Однако для достижения вышеупомянутых параметров необходимо строгое соблюдение технологии монтажа на всех этапах — от проектирования до пусконаладочных работ.

Подготовительные работы перед монтажом

Качественный монтаж водяного теплого пола начинается с тщательной подготовки основания. Поверхность должна быть очищена от мусора, обеспылена и выровнена. Допустимые перепады составляют не более 5 мм на 2 метра длины. При наличии значительных неровностей рекомендуется выполнить предварительную выравнивающую стяжку.

На подготовленное основание укладывается слой гидроизоляции (обычно это полиэтиленовая пленка толщиной 200 мкм) с заходом на стены в 10-15 см. По периметру помещения крепится демпферная лента из вспененного полиэтилена толщиной 5-8 мм и высотой, превышающей будущую стяжку. Лента компенсирует тепловое расширение стяжки и предотвращает появление трещин.

Следующий критически важный элемент, — теплоизоляция. Для жилых помещений рекомендуется использовать плиты из экструдированного пенополистирола плотностью 35-40 кг/м³ и толщиной не менее 30 мм (для первых этажей и помещений над неотапливаемыми зонами — 50-100 мм). Теплоизоляция предотвращает нерациональный расход тепла на обогрев перекрытий и существенно повышает эффективность всей системы.

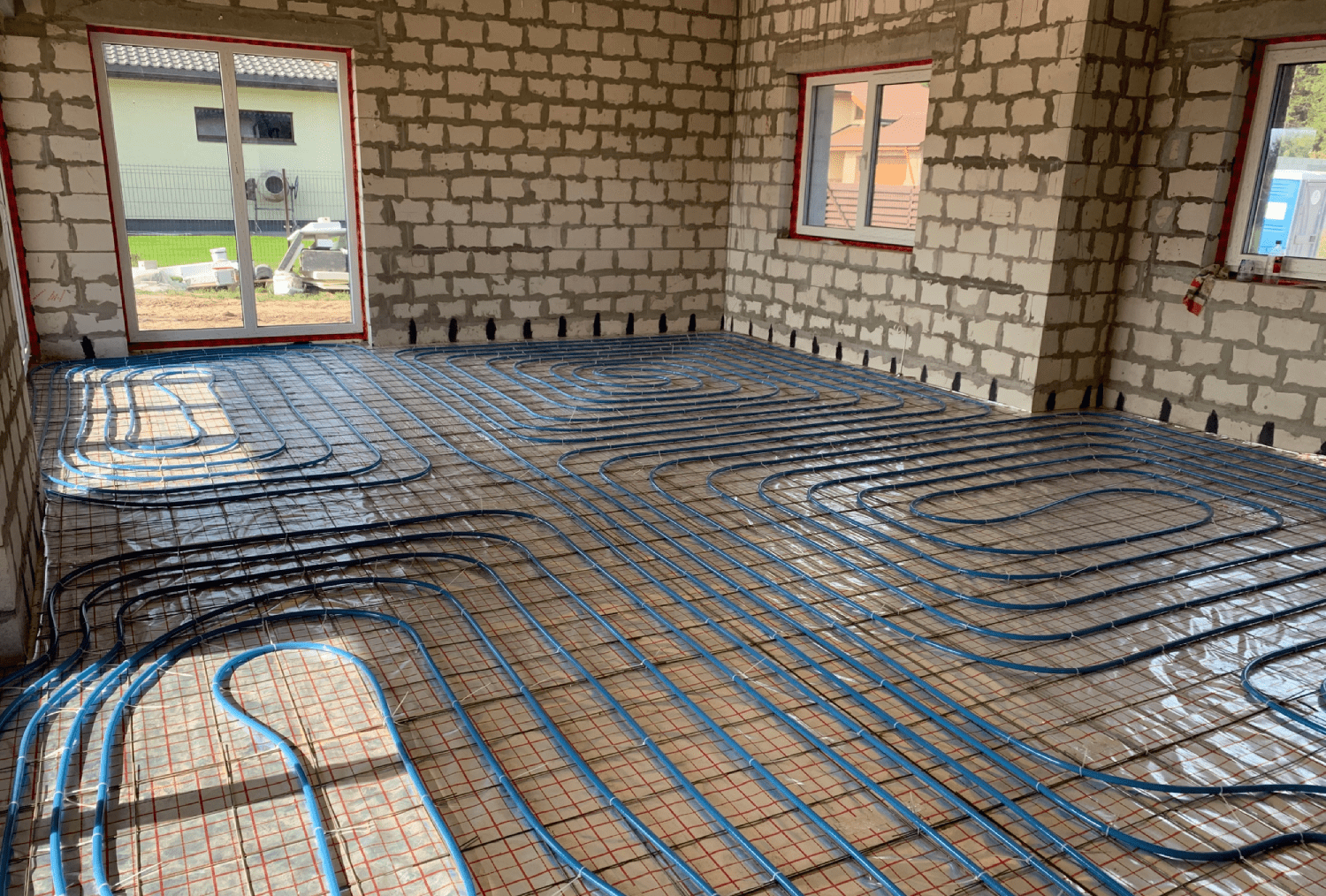

Выбор и укладка трубопроводов

Для систем водяного теплого пола применяются трубы из сшитого полиэтилена (PEX), металлопластика или термостойкого полиэтилена (PE-RT). Оптимальный диаметр — 16-20 мм. Трубы PEX обладают высокой гибкостью и памятью формы, металлопластиковые — хорошей кислородной защитой, PE-RT — простотой монтажа.

На сегодняшний день существует несколько схем укладки труб:

  • «Улитка» (двойная спираль) — обеспечивает наиболее равномерный прогрев;
  • «Змейка» - значительно проще в монтаже, но создает температурные градиенты;
  • Комбинированная схема — сочетает преимущества обоих методов.

    Шаг укладки труб определяется теплотехническим расчетом и варьируется от 75 до 150 мм в зависимости от величины теплопотерь помещения.

    Важно! При укладке необходимо соблюдать следующие правила:

  • Фиксация труб к теплоизоляции с помощью специальных скоб или крепежных планок;
  • Минимальный радиус изгиба — 5 диаметров трубы;
  • Максимальная длина контура — не более 100 м для 16 мм труб;
  • Обязательное соблюдение проектной схемы укладки.

Именно нарушение данных правил зачастую становятся самыми распространенными причинами снижения эффективности системы и преждевременных ремонтов.

Монтаж коллекторного узла

Коллекторный узел — важнейший элемент системы, обеспечивающий регулировку и балансировку потоков теплоносителя. Он состоит из подающей и обратной гребенок с расходомерами, термостатических клапанов, воздухоотводчиков и сливных кранов. Монтаж коллектора выполняется с соблюдением следующих требований:

  • Расположение в отапливаемом помещении (обычно в нише стены или специальном шкафу);
  • Высота установки — не менее 50 см от уровня пола;
  • Обязательное наличие сервоприводов и комнатных термостатов для автоматического регулирования;
  • Монтаж циркуляционного насоса с байпасом.

Каждый контур подключается к коллектору через отсечные краны, что позволяет независимо регулировать и отключать отдельные петли. Рекомендуется подписывать контуры на коллекторе для удобства последующего обслуживания.

Заливка стяжки и пусконаладочные работы

После монтажа трубопроводов и проверки системы на герметичность (опрессовка давлением 6 бар в течение 24 часов) выполняется заливка цементно-песчаной стяжки. Необходимо упомянуть, что к стяжке также предъявляются определенные требования, среди которых:

  • Минимальная толщина над трубами — 30 мм, а для коммерческих помещений 45 мм;
  • Использование компенсационных швов при площади помещения более 30 м²;
  • Время высыхания — не менее 28 дней до включения системы;
  • Обязательный запрет на включение подогрева во время высыхания стяжки.

После полного высыхания стяжки проводятся пусконаладочные работы, включающие постепенный прогрев системы со скоростью не более 5 °C в сутки, балансировку контуров по расходу теплоносителя, проверку равномерности прогрева всех участков и настройку температуры теплоносителя в соответствии с расчетными параметрами.

Выбор и монтаж напольного покрытия

Для водяного теплого пола следует выбирать финишные покрытия с высокой теплопроводностью и термостойкостью, такие как керамическая плитка (1,0-1,5 Вт/(м·К)), натуральный камень, специальные ламинаты с маркировкой совместимости, при этом следует избегать использования массивной доски толщиной свыше 15 мм, толстых ковровых покрытий и виниловых материалов с недостаточной термостойкостью.

При монтаже покрытия необходимо оставлять деформационные швы и использовать только специальные клеевые составы, рекомендованные для систем напольного отопления.

Эксплуатация и обслуживание водяного теплого пола

Для долговечной и эффективной работы водяного теплого пола необходимо соблюдать несколько ключевых правил эксплуатации. В первую очередь, важно плавно регулировать температуру теплоносителя, избегая резких перепадов более 5 °C в час, что предотвращает термические напряжения в системе. Поддержание стабильного рабочего давления в пределах 1,5-2 бар обеспечивает нормальную циркуляцию теплоносителя. Особое внимание следует уделять ежегодному техническому обслуживанию, включающему промывку системы перед началом отопительного сезона. Регулярный контроль равномерности прогрева поверхности пола и проверка состояния циркуляционного насоса позволяют своевременно выявлять и устранять возможные проблемы.

Заключение

Грамотно спроектированная и профессионально смонтированная система водяного теплого пола при правильной эксплуатации представляет собой надежное и экономичное решение для отопления помещений. Соблюдение всех технологических требований на этапах монтажа и эксплуатации гарантирует бесперебойную работу системы на протяжении долгих лет, обеспечивая оптимальный тепловой комфорт и существенную экономию энергоресурсов. Водяные теплые полы, сочетая в себе эффективность, долговечность и комфорт, по праву считаются одним из наиболее перспективных решений для современного отопления.
