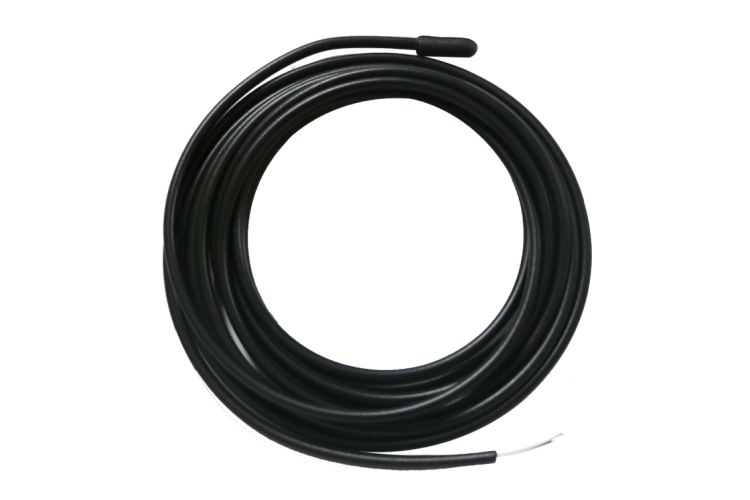

Система водяного теплого пола — инвестиция в долговечный уют. Она скрыта от глаз, молчалива и должна работать безупречно годами. Однако, ее сердце — не только котел или трубы, но и небольшой, но критически важный компонент, о котором часто вспоминают лишь тогда, когда что-то пошло не так: выносной датчик температуры теплого пола.
Многие монтажники и, тем более, домашние мастера относятся к его укладке как к второстепенной операции, что является роковой ошибкой. Неправильно установленный датчик — это не просто неточные показания. Это «слепота» системы управления, которая приводит к цикличным перегревам и охлаждениям, колоссальному перерасходу энергии, тепловому дискомфорту и, в конечном итоге, к риску демонтажа стяжки. Цель данной статьи — дать не просто инструкцию, а глубокое понимание того, почему каждый шаг монтажа датчика важен, и как эта невидимая деталь становится главным защитником вашего комфорта и кошелька.
Зачем вообще нужен датчик? Философия обратной связи
Чтобы понять, как укладывать датчик, нужно знать его роль. Термостат или сервопривод, управляющий контуром пола, — это мозг, принимающий решения. Но без обратной связи от тела, в нашем случае — самого пола, эти решения будут неверными. Датчик и является этим связующим звеном. Представьте, что вы ведете машину с завязанными глазами, ориентируясь только на показания тахометра и скорость. Примерно также работает система теплого пола без корректных данных от датчика. Он сообщает контроллеру не температуру воздуха (это задача другого, комнатного датчика), а температуру самого напольного покрытия. Теплоемкая стяжка нагревается и остывает медленно. Если бы система ориентировалась только на воздух, она бы уже перегрела пол, пока воздух прогревался, и наоборот, продолжала греть после достижения комфортной температуры. Датчик позволяет системе работать точно, экономно и предотвращает риск перегрева, который может повредить финишное покрытие — например, ламинат или паркет.
Выбор места установки: стратегический расчет, а не случайность
Самая частая и фатальная ошибка — произвольный выбор места для датчика. Его расположение определяет, какую «картину» состояния пола будет видеть система.
Зона объективного контроля. Датчик должен находиться в зоне, которая наиболее точно отражает среднюю температуру отапливаемой поверхности. Никогда не монтируйте его возле наружных стен, под мебелью без ножек, в непосредственной близости от других источников тепла (камин, радиатор) или в потенциально холодных углах! Эти места создадут «искаженную реальность». Если датчик у холодной стены, система будет постоянно перегревать пол, пытаясь достичь заданной температуры в этой точке. Если он под ковром или диваном — рискует перегреться сам и отключить отопление, когда в центре комнаты еще будет холодно.
Равноудаленность от петель трубы. Идеальное место — примерно на равном расстоянии между двумя витками трубы теплоносителя. Если представить трубу в стяжке как змею, датчик должен лежать параллельно ей, посередине. Это гарантирует, что он будет измерять усредненную температуру плиты стяжки, а не температуру непосредственно трубы (что привело бы к заниженным показаниям) или участка чистой стяжки между трубами (что привело бы к завышенным). Также для более точных показаний температуры датчик следует располагать внутри стяжки как можно ближе к поверхности пола.
Доступность для будущего обслуживания. Датчики, как и любые электронные устройства, имеют свойство выходить из строя, в связи с чем идея навсегда «замуровать» его в стяжку — не самая удачная. Поэтому его всегда укладывают в специальной гофрированной трубке.
Технология монтажа: трубка для прокладки, траектория и фиксация
Теперь перейдем к практической части, где важна каждая деталь.
Использование трубки для датчика — правило №1. Никогда не укладывайте кабель датчика напрямую в раствор. Для этих целей следует применять любую гнущуюся трубку — будь то, например, металлопластиковая или медная трубка. Гофрированная трубка тоже подойдет, но за счет выпирающих бортиков гофры могут возникнуть сложности с монтажом (просовыванием) датчика, особенно с «мягким» проводом. Трубка для монтажа датчика выполняет две жизненно важные функции:
Защита: Она оберегает хрупкий датчик от агрессивной щелочной среды цементной стяжки и от механических нагрузок.
Замена: Если датчик выйдет из строя, его можно будет легко извлечь из трубки и заменить на новый, не вскрывая пол. Это не просто рекомендация, а обязательный стандарт качественного монтажа.
Правильная траектория прокладки. Трубку с датчиком необходимо прокладывать плавно, без резких изгибов под острым углом, которые могут передавить кабель или сделать будущую замену невозможной. Радиус изгиба должен быть как можно больше. Традиционно трубку ведут от стены, где установлен термостат, к заранее выбранной точке в полу.
Герметизация торца. Тот конец трубки, который будет находиться в стяжке, необходимо надежно заглушить. Для этого используют заглушку, изоленту или герметик. Эта мера предотвращает попадание раствора внутрь трубки, который может намертво зафиксировать датчик, лишив вас главного преимущества — возможности его замены.
Фиксация и маркировка. Перед заливкой стяжки убедитесь, что трубка надежно закреплена. Она не должна всплыть или сместиться во время работ. Кроме того, обязательно сфотографируйте или нанесите на план расположение датчика. Спустя месяцы или годы, когда вы забудете его точное местонахождение, эти данные уберегут вас от случайного сверления или повреждения пола при ремонте.
Невидимый страж вашей системы
Процесс укладки выносного датчика температуры теплого пола — не пятиминутная техническая формальность, а стратегическая операция, определяющая долгосрочную эффективность всей системы. Потратив дополнительное время на тщательный выбор места, использование трубки и аккуратную прокладку, вы не просто установите сенсор, но создадите надежный канал обратной связи между вашим желанием комфорта и сложной инженерной системой, его обеспечивающей.
Правильно установленный датчик становится невидимым стражем, который десятилетиями гарантирует, что ваш теплый пол будет работать именно так, как вы задумали: экономно, надежно и комфортно. Он окупит себя многократно, предотвращая перерасход энергии и избавляя вас от дорогостоящего и грязного ремонта. Доверяйте монтаж только тем специалистам, которые понимают и могут аргументировать каждый из описанных выше шагов.
