В проектировании систем автоматизации, будь то вентиляция, отопление или противопожарная система, один из фундаментальных вопросов, встающий перед инженером, — выбор исполнительного механизма. Сегодня речь пойдет о сравнении между нормально открытыми (NO, Normally Open) и нормально закрытыми (NC, Normally Closed) приводами на клапанах и заслонках. Заметим, что выбор далек от произвольного; он является краеугольным камнем безопасности, энергоэффективности и отказоустойчивости всей системы. Ошибочное решение может привести не только к неоправданным затратам, но и к созданию аварийных ситуаций. Предлагаем погрузиться в суть вопроса, выходящую за рамки простых определений.
«Нормальное состояние»: что такое «норма»?
Ключ к пониманию лежит в трактовке термина «нормально». Это не состояние «покоя» или «бездействия», как часто ошибочно полагают. «Нормально» — это состояние элемента системы при отсутствии управляющего сигнала (питания). То есть, это положение, в которое привод возвращается сам, когда его «бросают на произвол судьбы»: пропало электропитание, вышел из строя контроллер, оборвался управляющий кабель.
Таким образом, выбор между NO и NC — это, по сути, проектное решение о том, как система должна вести себя в случае аварии, что важнее: сохранить энергию или сохранить функциональность? Предотвратить разморозку или обеспечить подачу воздуха? Подать воду при пожаре или перекрыть ее при разрыве магистрали?
Детальный анализ двух подходов
Нормально закрытые (NC) приводы
Привод NC при отсутствии питания перекрывает поток теплоносителя, воздуха или воды. Его основная концепция — консервация и минимизация рисков.
Энергетическая эффективность: В системах отопления или кондиционирования привод NC — наиболее распространенный выбор. Постараемся детально объяснить почему. Представьте себе офисное здание ночью или в выходной день. Система управления зданием (АСУ ТП) может быть отключена или переведена в ночной режим. Если все клапаны на батареях или фанкойлах откроются (что случилось бы с приводами NO), это приведет к колоссальному перерасходу тепловой или холодильной энергии. Нормально закрытый привод гарантирует, что в отсутствие команды на обогрев или охлаждение клапан будет закрыт, экономя ресурсы.
Защита от разморозки: В северных климатических зонах данный фактор критически важен. Если в зимнее время в системе отопления произойдет сбой питания, нормально закрытые клапаны перекроют поток. Это не позволит теплой воде уйти из системы и не даст холодному наружному воздуху через калориферы охладить и разморозить теплообменник, что неминуемо приведет к выходу из строя оборудования.
Безопасность: В некоторых технологических процессах необходимо гарантированно остановить поток среды (химикатов, газа) при аварии. Привод NC превосходно решает эту задачу.
Однако, среди очевидных преимуществ NC приводов есть существенный недостаток, — повышенное энергопотребление в активном режиме. Чтобы удерживать клапан в открытом состоянии (преодолевая усилие возвратной пружины), привод должен постоянно потреблять электроэнергию. Тем не менее, в современных системах данный момент часто компенсируется импульсным управлением (подал импульс — открыл, подал обратный импульс — закрыл), что снижает общее энергопотребление.
Нормально открытые (NO) приводы
Привод NO при сбое питания обеспечивает стабильный проток среды. Его концепция — поддержание базовой функциональности и безопасности.
Приоритет вентиляции: Нормально открытый привод NO — основной выбор систем приточной вентиляции и кондиционирования, где постоянный воздухообмен является ключевым требованием, особенно в случае возникновения нештатных ситуаций. Если пропадет питание в большом здании, нормально открытые заслонки на приточных установках останутся в положении, обеспечивающем минимальный приток свежего воздуха, что критически важно для людей внутри.
Противопожарные системы: Нормально открытые приводы успешно применяются для дренчерных узлов или клапанов противодымной вентиляции. В нормальном состоянии такой клапан закрыт (это важно!), но его привод является нормально открытым. Звучит парадоксально? На самом деле — нет. Клапан удерживается в закрытом состоянии электромагнитом (или другим способом) под напряжением. При возникновении пожара система снимает напряжение с электромагнита и под действием привода (или пружины) клапан открывается, обеспечивая подачу воды или удаление дыма. Это гарантирует срабатывание системы даже при полном отказе электроники!
Энергопотребление: Привод NO потребляет энергию только на изменение состояния (чтобы закрыть клапан), в покое, то есть открытом положении, он энергии не потребляет. Однако, существуют потенциальные потери энергии в инженерных системах, о которых мы упоминали ранее.
Критерии выбора
Не существует универсального ответа в вопросе выбора того или иного привода. Выбор диктуется конкретной задачей, стоящей перед инженерной системой. Анализ возможных последствий отказа ставит перед специалистом вопрос: «Что хуже — если при пропадании питания поток прекратится или если он продолжится?» Для радиатора хуже, если продолжится (перегрев, трата энергии) — выбираем нормально закрытый привод NC. Для противопожарной системы хуже, если прекратится — выбираем нормально открытый привод NO.
Выбор между нормально открытым и нормально закрытым приводом — не техническая мелочь, а стратегическое решение, определяющее «характер» и поведение инженерной системы в экстремальных условиях. Решение, которое закладывается на стадии проектирования и требует глубокого понимания технологического процесса, принципов энергосбережения и, что самое важное, требований безопасности.
Инженер, выбирающий тип привода, по сути, отвечает на вопрос: «Какой сценарий отказа для данного конкретного узла является наименее катастрофическим?» Ответ на этот вопрос и определяет, вернется ли система в безопасное, энергоэффективное состояние «по умолчанию» или обеспечит критически важную функцию, когда это будет нужно больше всего. Поэтому данный выбор всегда должен быть осознанным, обоснованным и документально зафиксированным в проекте.

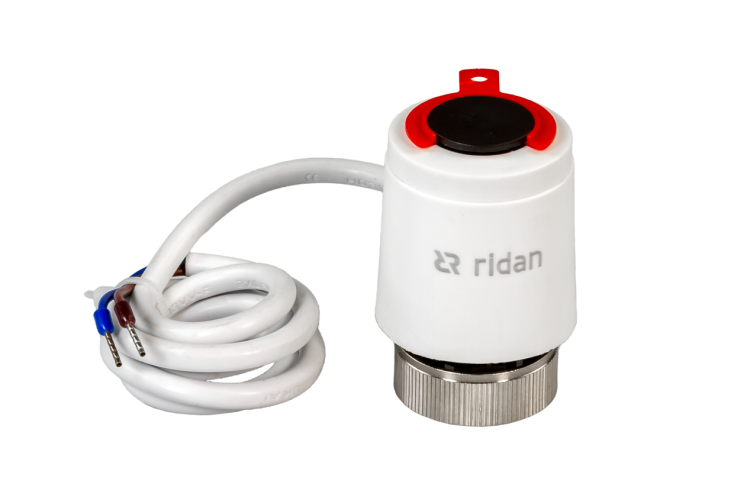

Ridan - 088H3140R - Термоэлектрический привод TWA-KR, 24V, NC нормально закрытый

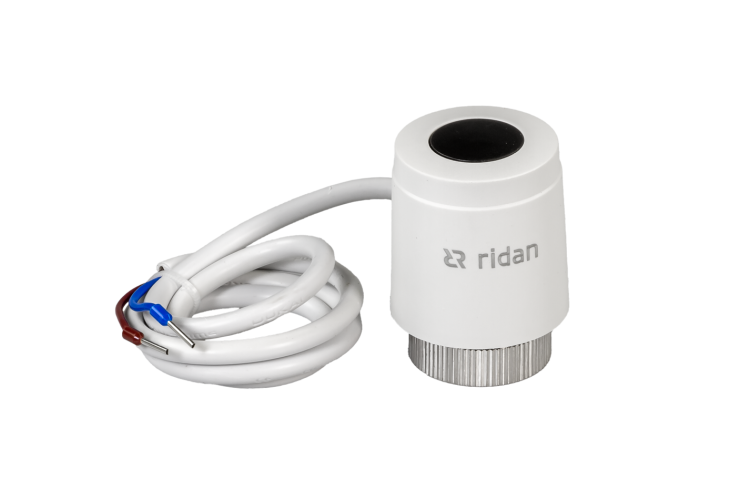

Ridan - 088H3141R - Термоэлектрический привод TWA-KR, 24V, NO нормально открытый
Ridan - 088H3142R - Термоэлектрический привод TWA-KR, 230V, NC нормально закрытый
Ridan - 088H3143R - Термоэлектрический привод TWA-KR, 230V, NO нормально открытый
