В системах отопления в России чаще всего используются вертикальные однотрубные и двухтрубные системы отопления. При вертикальной (стояковой) системе отопления труба, по которой подается теплоноситель, проходит через все этажи: с первого до последнего. При этом, как правило, каждый отопительный прибор (батарея) подсоединяется к одному стояку: сколько батарей, столько же стояков в квартире.
В новом строительстве в настоящее время часто стали встречаться и горизонтальные системы, которые считаются более современными и энергоэффективными.
Тип системы отопления (одно- или двухтрубная) важно знать для правильного подбора термостатического клапана для радиатора. Для того, чтобы точно узнать, какая же именно в вашем доме, можно обратиться в управляющую компанию. А можно определить и самостоятельно по внешнему виду, используя представленные ниже схемы.

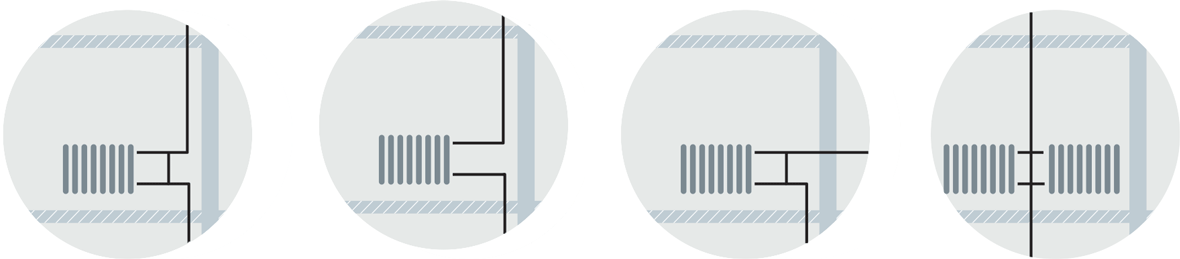

Однотрубная система, как видно из названия, имеет один стояк (трубу). В такой системе отопительные приборы (батареи) смонтированы последовательно, т.е. теплоноситель подается в ваш отопительный прибор, а затем поступает дальше к вашим соседям. Перед отопительным прибором может быть смонтирована перемычка. В случае, если ее нет, при врезке клапана перемычку необходимо установить.

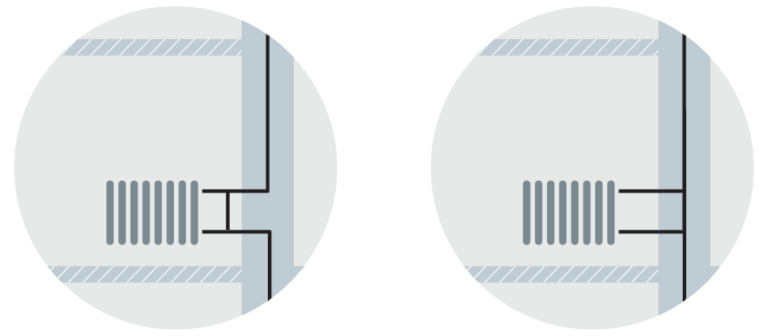

В некоторых случаях стояки проходят внутри стены, и вы не можете их видеть. Признаком однотрубной системы в этом случае будет являться наличие перемычки. Если ее не видно (как на фото справа), то лучше всего сделать запрос о типе системы в управляющую компанию.

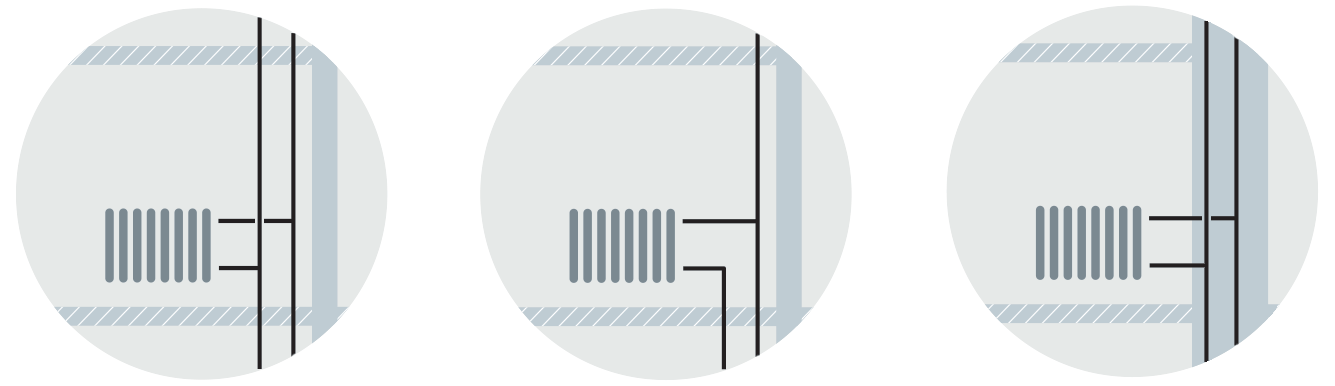

В двухтрубной системе используются два стояка, по одному из которых теплоноситель подается в радиатор, а по другому — уходит из него обратно в тепловой пункт. В этом случае вы увидите два стояка. На последнем или первом этажах возможно, что один из стояков будет тупиковым. Если стояки проходят в стене, обратитесь в свою управляющую компанию.
Но если у вас остаются сомнения или стояки спрятаны в стену, лучше всего спросить у тех, кто знает точно — в управляющей компании.
