Установка коллекторной группы — ответственный процесс, требующий внимательного подхода и соблюдения всех технологических норм. В большинстве случаев, трубы подачи и обратки из контуров тёплого пола либо радиаторного отопления подходят к коллектору снизу, из пола. Однако, когда трубы подходят сверху, например из потолка или верхних этажей, возникает необходимость установки коллекторной группы вверх ногами.
Ответим сразу на главный вопрос — возможна ли такая установка коллекторных групп? Наш ответ — да! Но нужно учесть некоторые особенности и нюансы такого монтажа.
Проектирование системы. При проектировании системы тёплого пола с коллекторной группой, независимо от положения последней, необходимо учитывать особенности расположения труб и их влияние на работу системы. Важно правильно рассчитать длину труб и диаметр коллектора, чтобы обеспечить эффективное распределение теплоносителя по контурам. А также, вероятно, потребуется установка автоматического воздушника в каждой петле, так как сами петли и будут верхней точкой в системе.
Выбор коллектора. Для систем с верхним расположением труб рекомендуется использовать специальные коллекторы, имеющие съемную торцевую секцию с воздухоотводчиком. Дело в том, что если воздухоотводчик встроен в тело коллектора, то при установке коллекторной группы вверх ногами он не сможет правильно работать и будет наполнен водой, так как воздух в системе всегда стремится наверх. В случае торцевой секции с контргайкой, воздушник можно позиционировать положением вверх. При монтаже труб подачи и обратки необходимо учитывать уклоны, чтобы обеспечить свободный отток воздуха и предотвратить образование воздушных пробок.
Монтаж коллектора. При монтаже коллекторной группы вверх ногами необходимо обеспечить герметичность всех соединений. Это особенно важно, поскольку расположение коллектора сверху может усложнить доступ к некоторым элементам системы для их проверки и последующего обслуживания.
Расходомеры. При установке коллекторных групп теплого пола вверх ногами, и, соответственно, расходомерами вниз, следует учитывать, что расходомеры будут работать некорректно, а именно — неверно отображать информацию о расходе. При этом балансировку осуществлять все же можно. Но здесь следует учесть достаточно быстрое наполнение расходомеров грязью и отложениями из системы, так как они будут находится в нижней точке и служить в роли грязевика-отстойника. В этом случае лучше предусмотреть данный момент заранее и выбрать коллекторные группы с возможностью прочистки колб расходомеров. Коллекторные группы Ридан имеют возможность прочистки колб расходомеров без необходимости слива теплоносителя со всего контура. С коллекторными группами без расходомеров, которые используются для радиаторного отопления, таких сложностей нет.
Теплоизоляция. Важно обеспечить надёжную теплоизоляцию труб, особенно в местах их прохождения через перекрытия и другие конструкции. Это поможет предотвратить потери тепла и обеспечить равномерный нагрев пола. Соблюдать данную рекомендацию важно не только при установке коллекторной группы вверх ногами.
Автоматизация. Для регулирования подачи теплоносителя используют термоэлектрические приводы на коллекторных группах отопления и тёплого пола. Они помогают поддерживать заданную температуру, автоматически открывая и закрывая клапаны на клапанных вставках в каждом контуре отдельно. Это обеспечивает равномерное распределение тепла и экономию энергии, повышает комфорт и возможность дистанционного управления. В случае установки коллекторных групп вверх ногами, термоэлектрические приводы окажутся также перевернутыми вниз, что не допускается изготовителями термоэлектрических приводов. Работоспособность такой системы не гарантируется, так как возможно проникновение теплоносителя в привод и его выход из строя.
Подведем итог и обозначим основные преимущества и недостатки данного способа установки коллекторных групп:
Преимущества:
- возможность монтажа в помещениях с нестандартной планировкой;
- удобство доступа к коллектору и системе управления при определённых условиях;
- возможность скрыть коллектор и трубы в потолке или под потолком, что может быть важно для сохранения эстетичного вида помещения.
Недостатки:
- сложность проектирования и монтажа;
- необходимость использования специальных коллекторов и дополнительных элементов, обеспечивающих удаление воздуха из системы;
- усложнение доступа к некоторым элементам системы для проверки и обслуживания;
- невозможность автоматизации.
Заключение
Установка коллекторной группы тёплого пола вверх ногами — нестандартное решение, которое может быть применено при определённых условиях. В случае верного проектирования и корректного монтажа такая система может обеспечить эффективное и комфортное отопление помещения. Однако, важно учесть все особенности и нюансы, чтобы избежать ошибок и проблем в ходе пользования.

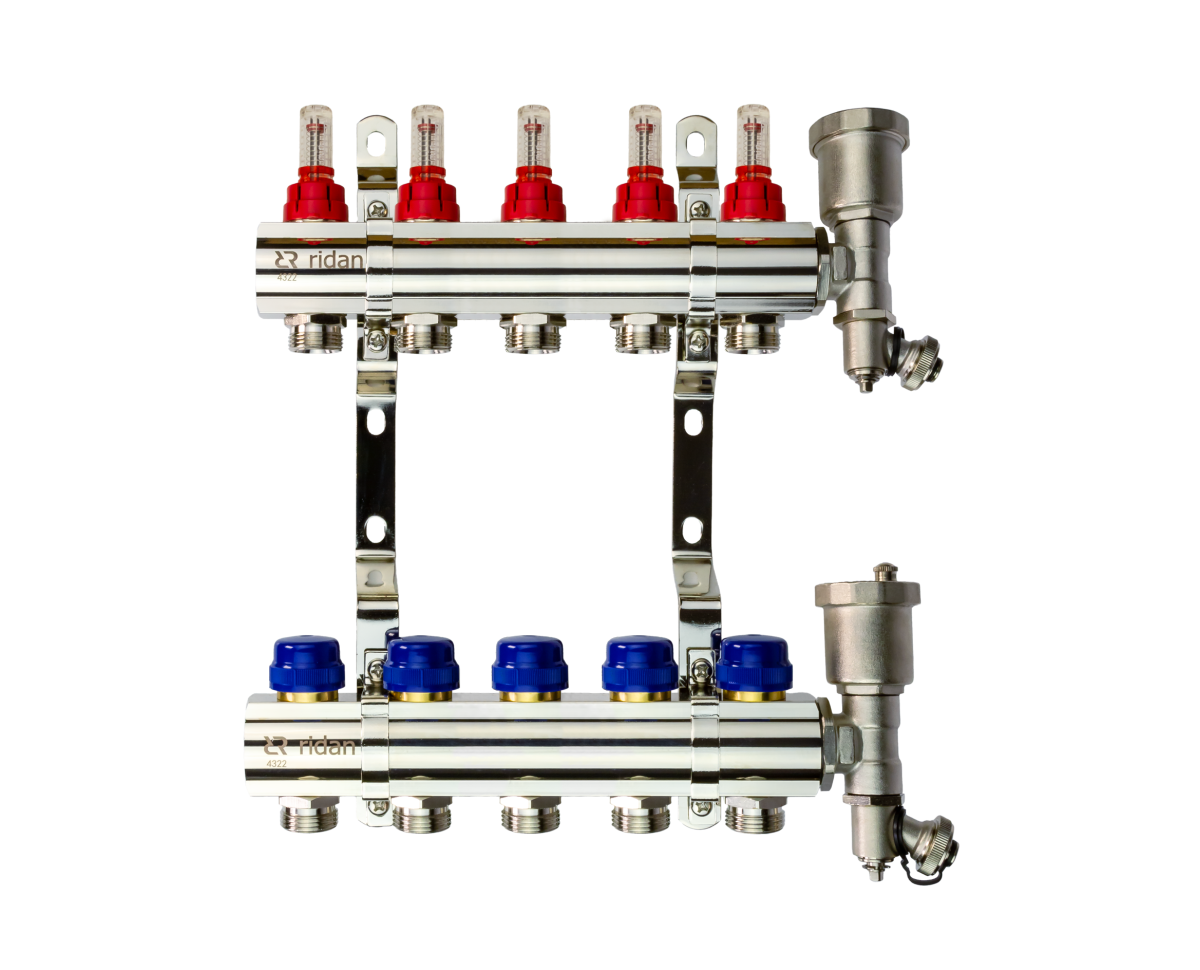

Коллекторные группы с расходомерами для теплого пола Ridan
