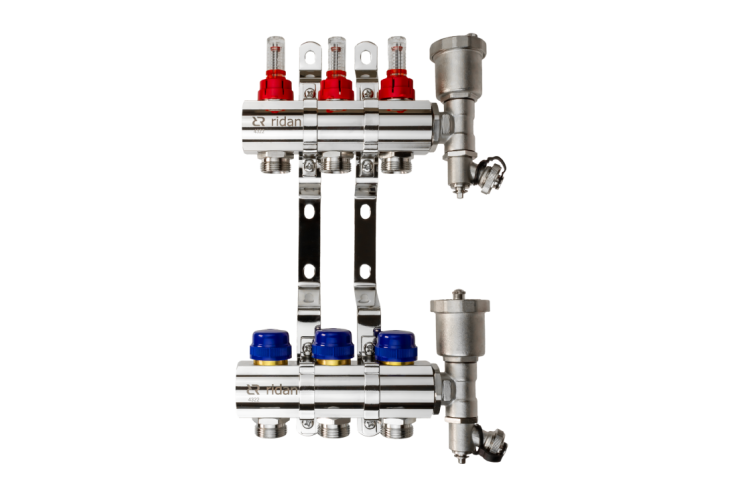

Ridan - 088U0723R - Комплект коллекторов FHF-3RF set с расходомерами, кронштейнами и торцевыми секциями с автоматическими воздухоотводчиками, 3 контура
Купить как юридическое лицо
×Комплект коллекторов Ridan FHF-3RF set (088U0723R) предназначен для распределения теплоносителя между тремя независимыми контурами водяного теплого пола. Оборудование позволяет контролировать и регулировать расход в каждой отопительной петле, обеспечивая гидравлическую балансировку системы. Модель подходит для частных домов, коттеджей и квартир, где необходимо организовать напольное отопление нескольких помещений или отдельных функциональных зон.
Коллекторный узел изготовлен из никелированной латуни, обладающей высокой коррозионной стойкостью и устойчивостью к эксплуатационным нагрузкам. Подающая гребенка оснащена расходомерами, которые позволяют визуально отслеживать движение теплоносителя и настраивать его подачу в каждом из трех контуров. Это особенно важно для систем водяного теплого пола с отопительными петлями разной протяженности, где правильное распределение потоков способствует равномерному прогреву поверхности.
На обратном коллекторе расположены термостатические клапаны, предназначенные для индивидуального регулирования подачи теплоносителя. Конструкция предусматривает возможность установки термоэлектрических приводов Ridan TWA-KR, которые совместно с комнатными термостатами позволяют автоматизировать управление отоплением. Благодаря этому температура в разных помещениях может поддерживаться независимо, в соответствии с заданными пользователем параметрами.
Коллектор Ridan FHF-3RF set на 3 контура поставляется с монтажными кронштейнами и торцевыми секциями, оснащенными автоматическими воздухоотводчиками и сливными кранами. Автоматическое удаление воздуха помогает предотвратить образование воздушных пробок и поддерживать стабильную циркуляцию теплоносителя. Сливные краны облегчают заполнение, промывку и опорожнение системы, а кронштейны обеспечивают удобную установку оборудования в коллекторном шкафу.
Для подключения к системе отопления предусмотрено основное резьбовое соединение 1″, а отводы для присоединения трубопроводов выполнены с резьбой ¾″ под евроконус. Комплект коллекторов Ридан FHF-3RF set рассчитан на максимальное рабочее давление 6 бар и температуру теплоносителя до 70 °C. Испытательное давление составляет 10 бар.
Использование коллекторной группы FHF-3RF set позволяет реализовать лучевую схему разводки с отдельным подключением каждой отопительной петли. Такое решение дает возможность прокладывать трубопроводы без промежуточных соединений в стяжке, упрощает обслуживание системы и обеспечивает независимую настройку трех контуров. При необходимости отдельную линию можно отключить без остановки остальных.
Благодаря встроенным расходомерам, автоматическим воздухоотводчикам и возможности подключения зональной автоматики Ridan FHF-3RF set обеспечивает удобное управление водяным теплым полом. Надежная конструкция из никелированной латуни и продуманная комплектация делают коллекторный узел практичным решением для создания эффективной и долговечной системы отопления.
Документация
Паспорт
Руководство
Инструкция
3D Чертеж
Письмо о замене
Техническое описание
BIM (ТИМ) модель
