Ridan - 088U0982R - Комплект коллекторов SSM-12R set с кронштейнами, 12 контуров
Купить как юридическое лицо
×Подобрать теплый пол

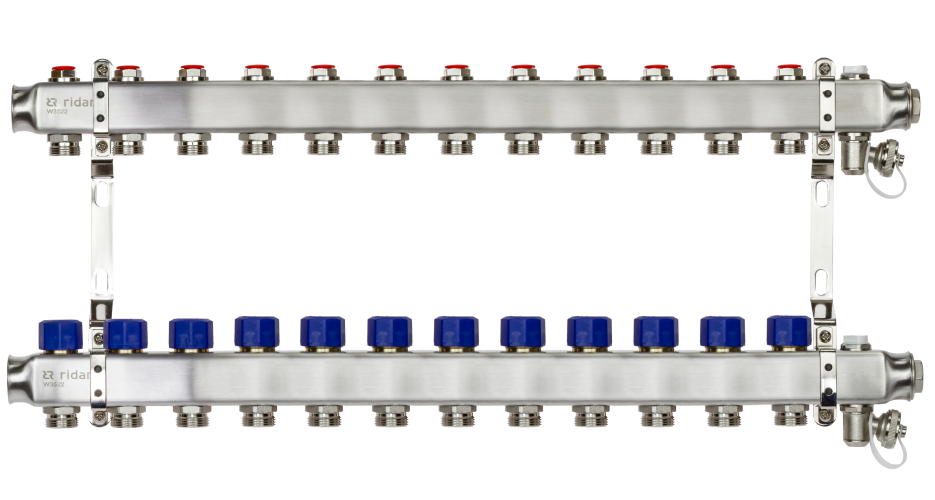

×Комплект коллекторов Ridan SSM-12R set (088U0982R) — коллекторный узел для подключения 12 независимых контуров водяного отопления. Оборудование предназначено для распределения и регулирования потоков теплоносителя в системах радиаторного и напольного отопления. Модель подходит для больших частных домов, коттеджей и коммерческих объектов, где требуется организовать разветвленную систему отопления с индивидуальным управлением несколькими зонами.

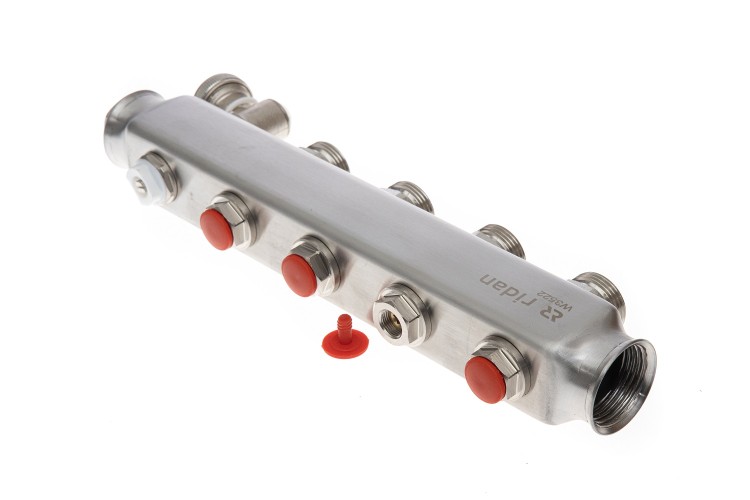

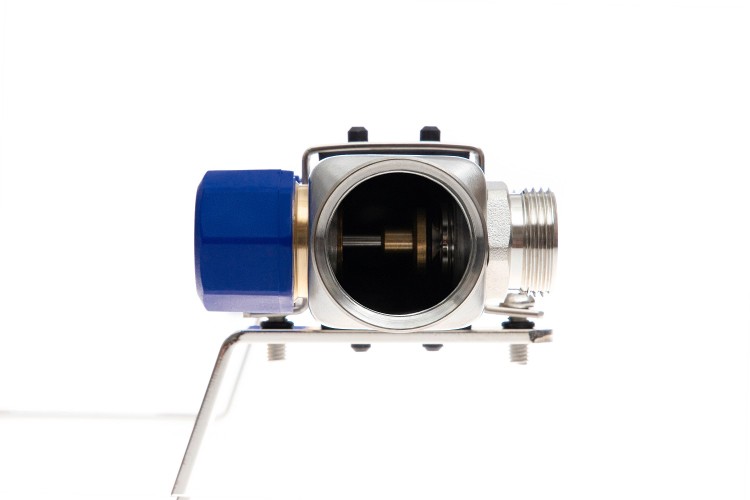

Конструкция включает подающий и обратный коллекторы из нержавеющей стали AISI 304, обладающей высокой коррозионной стойкостью и прочностью. Подающая гребенка оснащена запорными клапанами под шестигранный ключ 6 мм, позволяющими перекрывать отдельные отопительные линии. На обратном коллекторе установлены термостатические клапаны с резьбой М30×1,5, предназначенные для регулирования подачи теплоносителя в каждом из двенадцати контуров.
Коллектор Ridan SSM-12R set на 12 контуров позволяет реализовать автоматическое зональное управление отоплением. Для этого на термостатические клапаны могут устанавливаться термоэлектрические приводы Ridan TWA-KR, работающие совместно с комнатными термостатами. Автоматизация позволяет поддерживать заданную температуру в отдельных помещениях, обеспечивая комфортный микроклимат и рациональное использование тепловой энергии.

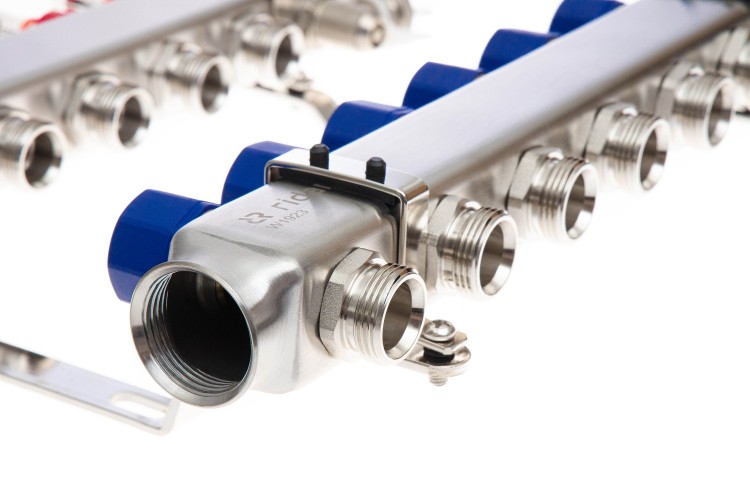

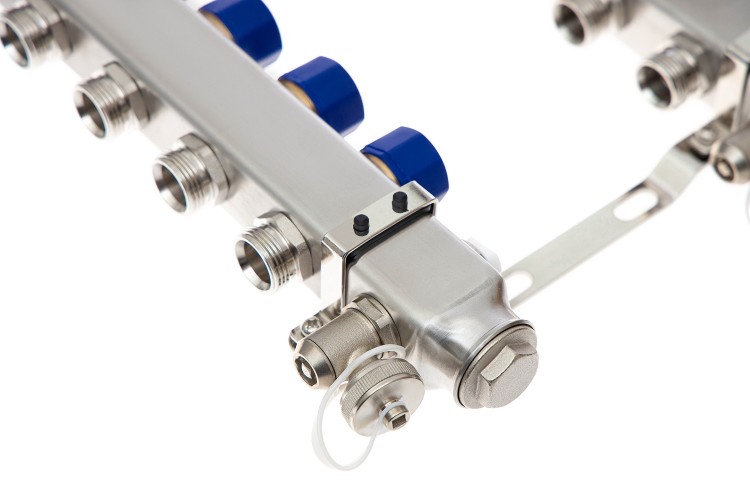

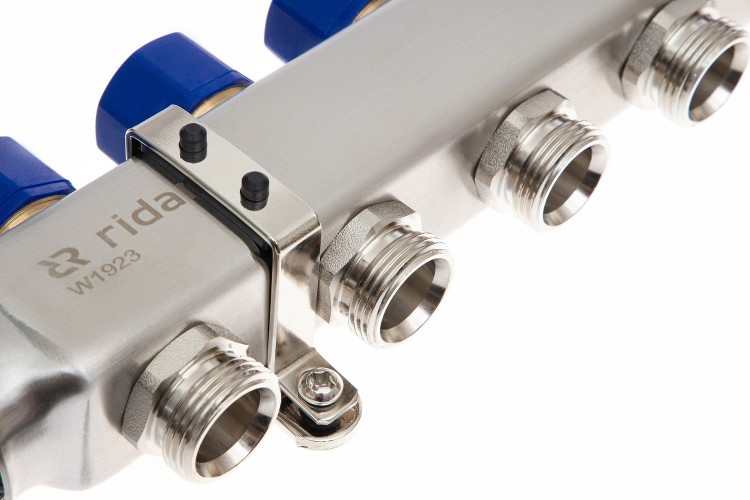

Комплект поставляется с монтажными кронштейнами, ручными воздухоотводчиками, сливными кранами и торцевыми заглушками. Такая комплектация упрощает установку оборудования в коллекторном шкафу, заполнение системы теплоносителем, удаление воздуха и проведение сервисных работ. Для подключения к системе отопления предусмотрена внутренняя резьба 1″, а двенадцать пар отводов для присоединения трубопроводов имеют наружную резьбу ¾″ под евроконус.
Комплект коллекторов Ридан SSM-12R set рассчитан на максимальное рабочее давление 10 бар и температуру теплоносителя до 90 °C. Испытательное давление составляет 16 бар. Толщина стенок коллекторов достигает 1,6 мм, что повышает прочность конструкции и устойчивость к эксплуатационным нагрузкам. Исполнение с запорными клапанами без расходомеров особенно удобно для лучевых систем радиаторного отопления.
Применение Ridan SSM-12R set позволяет объединить двенадцать отопительных контуров в единую систему распределения теплоносителя. Лучевая схема разводки сокращает количество промежуточных соединений трубопроводов и обеспечивает возможность отключения отдельных отопительных приборов для обслуживания или ремонта. Благодаря конструкции из нержавеющей стали, совместимости с автоматикой и удобству монтажа коллекторная группа подходит для создания надежных многоконтурных систем отопления с независимым регулированием температуры в помещениях.
Документация
Паспорт
Руководство
Инструкция
3D Чертеж
Письмо о замене
Техническое описание
BIM (ТИМ) модель
